【導讀】高集成度與高可靠性的今天，電源模塊的設計挑戰愈發嚴峻。共模半導體重磅推出的 GM6402 降壓電源模塊，正是為突破這一瓶頸而生。這款采用 4mm×4mm×2mm 超小 LGA 封裝 的微型電源模塊，不僅完美實現了開關管、電感及關鍵電容的極致集成，更以 3.4V-40V 寬輸入電壓 和 2A 連續輸出電流 的強悍性能，成為市場主流產品 LTM8074 的理想原位替代方案。無需改動現有 PCB 布局，工程師即可輕松獲得更優的效率、更低的 EMI 以及更完善的保護機制，從而大幅縮短研發周期，讓高性能電源設計變得前所未有的簡單高效。

一、核心優勢：小尺寸背后的硬實力

（1）超小尺寸，突破布局瓶頸

GM6402采用25引腳LGA封裝，整體尺寸僅4mm×4mm×2mm。這一微型化設計使其能夠輕松嵌入便攜設備主板等空間受限場景，打破電源模塊的布局限制，為系統小型化提供關鍵支撐。

（2）寬壓寬流，覆蓋全場景應用

器件支持3.4V-40V寬輸入電壓和0.8V-16V可調輸出電壓，單一芯片即可覆蓋工業總線及多種電壓系統。在24V輸入、5V/3.3V輸出、85℃高溫環境下，仍能穩定輸出2A連續電流，滿足嚴苛工況下的負載需求。

（3）靈活頻率設定，兼顧效率與 EMI

開關頻率通過一枚電阻即可在200kHz-3MHz范圍內獨立設定。高頻設定可縮減外圍濾波器尺寸，低頻設定則有助于提升轉換效率。實測數據顯示，在12V/24V/36V典型輸入電壓下，器件在全負載范圍內均能保持高效率能量轉換。

（4）抗擾增強，優化電磁兼容設計

內置擴頻調制（±20%三角調頻）與外部時鐘同步功能，可顯著分散開關諧波能量，降低峰值EMI輻射，滿足工業現場對電磁兼容的嚴苛要求，省去額外濾波電路的調試工作量。

（5）完善保護，保障系統穩健運行

器件集成過壓、過流、過溫、短路全鏈路保護，并配備PG電源良好指示與輸出軟啟動功能。軟啟動可有效抑制開機浪涌電流，電壓跟蹤功能則支持多電源系統的上電時序控制，為復雜系統協同工作提供可靠保障。

（6）極簡外圍，降低設計門檻

GM6402的內部高度集成化架構，使工程師徹底告別電感選型與環路補償?shù)姆爆嵅襟E。參考官方PCB布局指導，僅需少量阻容外圍即可完成電路搭建，即使電源設計經驗尚淺的工程師也能快速上手，大幅加速產品落地進程。

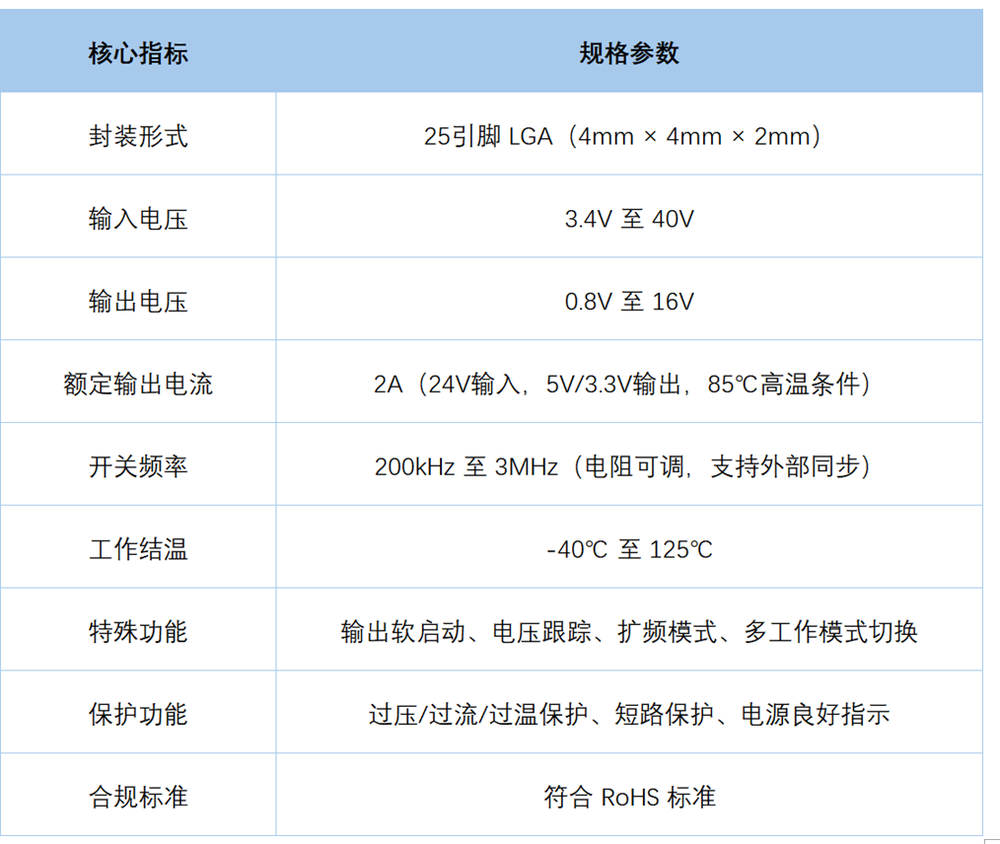

二、技術規格速覽

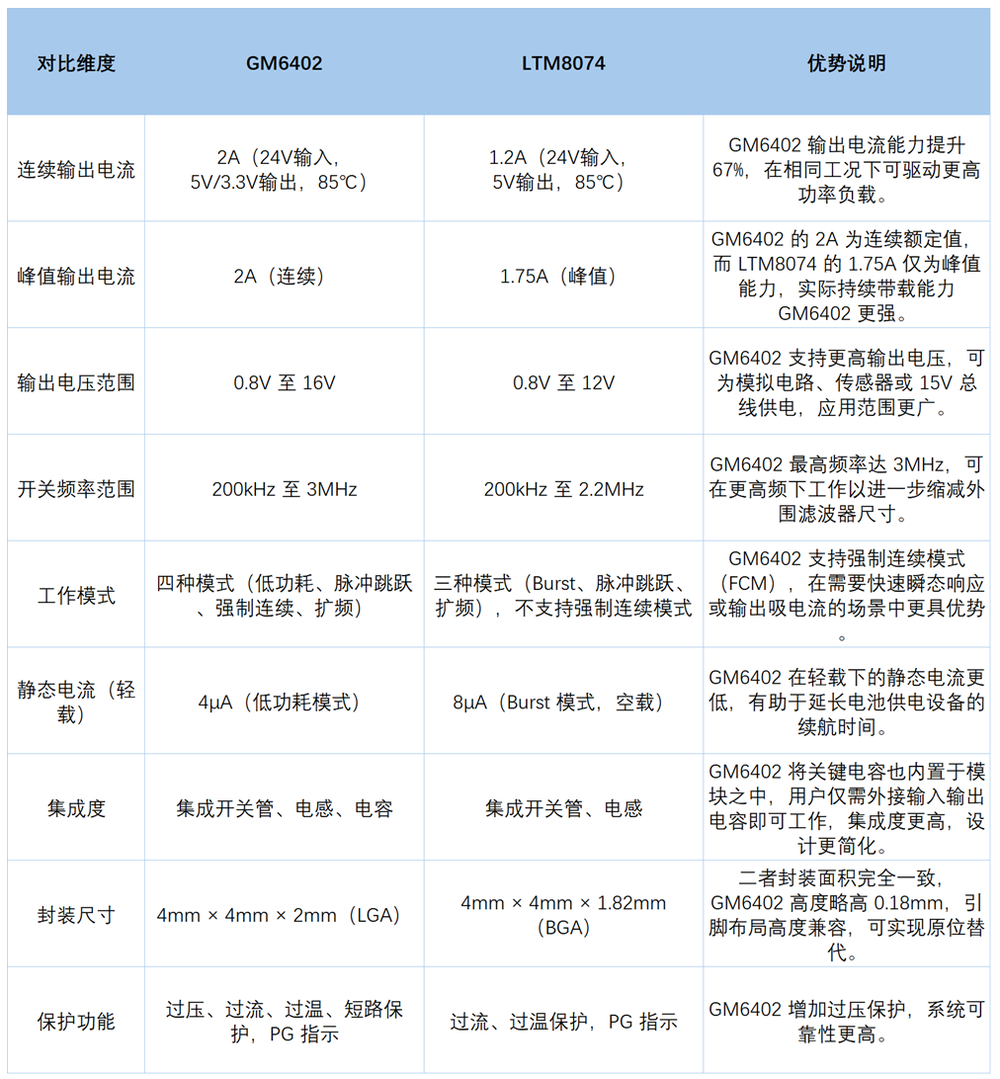

三、競品分析：GM6402 vs LTM8074——原位替代，性能越級

為了直觀展現 GM6402 的替代優勢，我們將其與市場主流產品 LTM8074 進行對比。兩者封裝尺寸高度兼容，GM6402 可作為 LTM8074 的原位替代升級方案，在以下關鍵指標上實現顯著提升：

GM6402 作為 LTM8074 的最佳原位替代方案，在輸出電流、輸出電壓范圍、工作模式、靜態功耗、集成度及保護功能等方面均實現全面超越。為客戶提供高性價比、高可靠性的電源解決方案。GM6402，無需改動 PCB 布局即可完成產品升級，在規避漲價風險的同時，獲得性能越級的電源體驗。

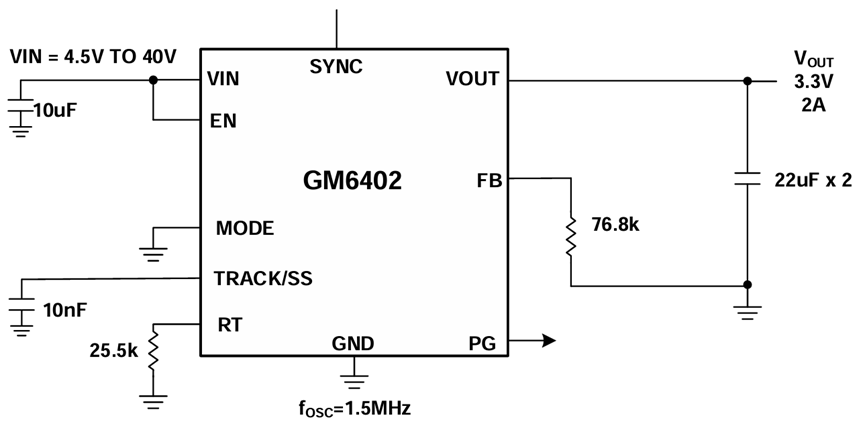

應用電路

GM6402典型應用

五、典型應用場景

憑借超小尺寸+寬壓高效+高可靠性的差異化特性，GM6402可廣泛適用于各類降壓電源應用場景：

1.工業電源

適用于分布式電源穩壓、工業控制模塊及現場傳感器供電。寬輸入電壓范圍和增強的EMI抑制能力，使其足以應對工業現場電壓波動與復雜電磁環境。

2. 便攜式產品

為手持終端、便攜檢測儀、智能穿戴設備供電。低功耗模式下靜態電流低至4μA，在縮小整機尺寸的同時，有效延長電池續航時間。

3. 通用電子系統

作為嵌入式系統、單板機的核心電源，或用于電源模塊的二次開發。極簡的外圍電路設計，可幫助研發團隊快速完成電源部分搭建，顯著縮短產品研發周期。

六、PCB布局建議

GM6402的高度集成化設計大幅簡化了PCB布局工作，但為確保最佳性能與散熱，仍需遵循以下關鍵準則：

輸入與輸出電容的放置：輸入電容 C_IN 必須盡可能靠近GM6402的VIN和GND引腳，輸出電容C_OUT則需緊靠VOUT和GND引腳。兩者應放置在使接地電流直接流經GM6402下方或緊鄰芯片的位置，以減小寄生電感和回路面積。

接地設計：將所有GND引腳連接到頂層盡可能大面積的鋪銅或完整地平面，避免外部元器件與芯片之間的接地路徑被切斷。建議使用大量均勻分布的過孔將頂層接地區域與內部地層相連，這不僅提供了低阻抗接地回路，還能為芯片形成高效的散熱通道。

敏感引腳布線：與FB相連的反饋電阻和與RT相連的頻率設定電阻應盡可能靠近各自引腳放置，以減少噪聲耦合。反饋分壓器的走線應短而直，且遠離SW等開關節點。

散熱過孔：在芯片下方及周圍合理布置過孔，可顯著提升散熱性能。過孔的數量和孔徑需根據PCB層數和板厚優化，通常小孔徑過孔需增加數量以保證散熱效率。良好的熱設計能確保GM6402在高負載、高溫環境下穩定輸出額定電流。

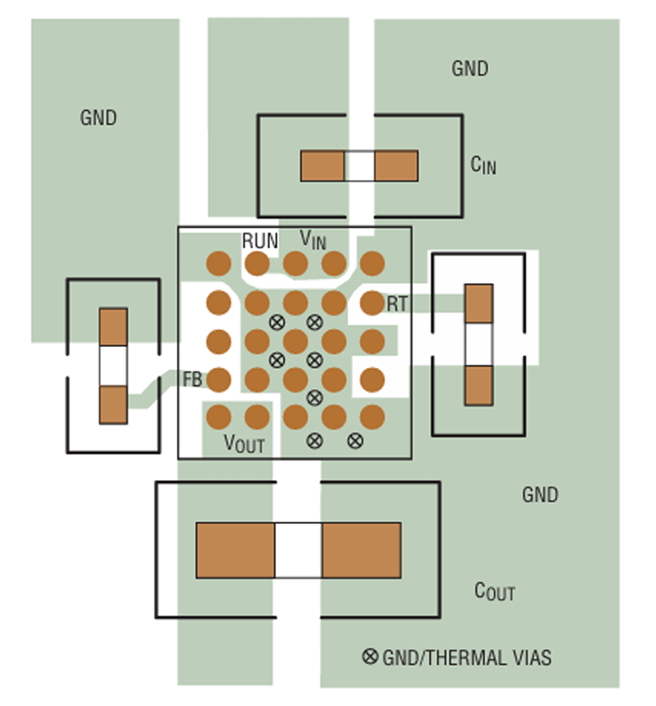

GM6402 PCB布局建議

共模半導體 GM6402 憑借其 突破性的微型封裝、卓越的電氣性能 以及 極簡的外圍設計，重新定義了緊湊型降壓電源模塊的標準。它不僅在尺寸上打破了傳統布局限制，更在寬壓適應、電磁兼容性及系統保護等關鍵指標上實現了對競品（如 LTM8074）的全面超越。無論是面對嚴苛的工業環境，還是對功耗與空間極其敏感的便攜設備，GM6402 都能提供穩定、高效且低風險的電源解決方案。
