Diodes為其先進CMOS邏輯器件系列新增多款74AUP2G雙門邏輯器件
發布時間:2015-03-04 責任編輯:susan

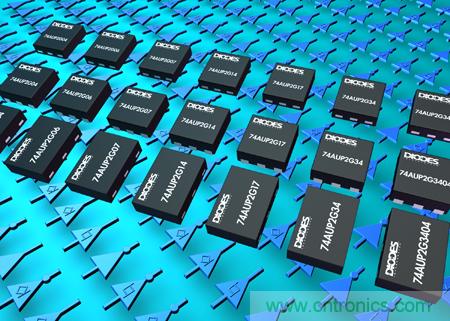

【導讀】Diodes公司為提高其超低功率CMOS 邏輯器件系列的性能,新增了多款采用八引腳DFN1210無鉛微型封裝的74AUP2G雙門邏輯器件。
這些器件的供電電壓范圍為0.8V到3.6V,能夠支持超低系統電壓,并提供標準的±4mA輸出電流。少於0.9µA的靜態電流可確保靜態功耗保持在低水平;而CPD額定值在3.6V供電下一般達到6pF,有助於降低動態功耗。
新產品包含了七項雙門邏輯功能,包括與門 (AND)、與非門 (NAND)、或門 (OR)、或非門 (NOR) 和異或門 (XOR),以及兩個三態緩沖器選擇。器件采用了全球其中一款最小的八引腳封裝DFN1210,占位面積僅為1.2mm x 1.0mm,高度則只有0.35mm。
新產品通過支持低電壓及低功率系統設計,從而延長智能手機和平板電腦等下一代超薄便攜式產品的電池壽命。
