塑封工藝:微電子封裝的“保護鎧甲”與“成型魔術師”

發布時間:2025-08-20 責任編輯:zoe

【導讀】在智能手機、電腦、服務器等電子設備的核心部件中,芯片無疑是“大腦”,但這個“大腦”卻異常脆弱——微小的灰塵、潮濕的空氣、輕微的機械沖擊都可能導致其失效。為了讓芯片“堅不可摧”,塑封工藝應運而生,它就像給芯片穿上一層“保護鎧甲”,不僅能隔絕外界環境的損害,還能提高芯片的機械強度,便于后續貼片安裝。如今,塑封工藝已占據微電子封裝市場90%以上的份額,其中環氧模塑料(EMC)因耐高溫、耐化學腐蝕、機械強度高的特性,成為塑封材料的“絕對主流”。從芯片到成品,塑封工藝貫穿了微電子封裝的關鍵環節,每一步都蘊含著精密的技術與細節。


一、塑封材料:熱塑性與熱固性的“終極選擇”

塑封材料是塑封工藝的基礎,其性能直接決定了芯片的可靠性。根據加工特性,塑封材料分為熱塑性塑料熱固性塑料兩大類:

  • 熱塑性塑料(如聚碳酸酯PC、聚對苯二甲酸丁二醇酯PBT):具有可重復加工的特點,加熱時融化,冷卻后固化,適合批量生產。但它的耐高溫性和機械強度較差,無法滿足芯片長期工作的需求(芯片工作溫度可達80℃以上),因此僅用于低端電子元件(如電阻、電容)的封裝。

  • 熱固性塑料(如環氧樹脂、酚醛樹脂):固化后形成三維網狀結構,不可逆,具有出色的耐高溫性(可承受150℃以上的溫度)、耐化學腐蝕性(不易被酸堿侵蝕)和機械強度(比熱塑性塑料高2-3倍)。其中,環氧模塑料(EMC)因添加了二氧化硅填充劑(提高機械強度)、固化劑(促進固化)、脫模劑(便于脫模)等成分,成為微電子封裝的“首選材料”,占據了90%以上的市場份額。

為什么環氧模塑料能成為“主流”?舉個例子,手機中的芯片需要在高溫(充電時溫度可達60℃以上)、潮濕(雨天或手汗)的環境下工作,環氧模塑料能有效隔絕 moisture 和氧氣,防止芯片氧化;同時,它的高機械強度能承受手機掉落時的沖擊,避免芯片開裂。這些特性讓環氧模塑料成為芯片的“最佳保護者”。



二、塑封成型:轉移與壓縮的“技術巔峰對決”

塑封成型是將模塑料轉化為芯片“保護鎧甲”的關鍵步驟,目前主要有轉移成型壓縮成型兩種技術,它們各有優勢,適用于不同的封裝場景:

1. 轉移成型:效率與批量生產的“王者”

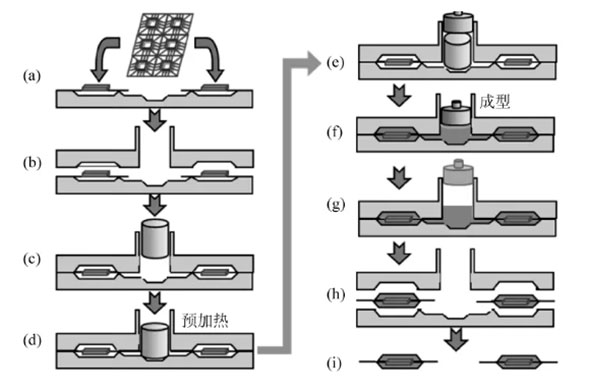

轉移成型是微電子封裝中最常用的成型技術,它整合了注塑和壓縮成型的優點,流程大致分為以下幾步:

  • 定位引線框架:將貼有芯片的引線框架(Chip-on-Lead,COL)準確放入模具型腔中,確保芯片位置無誤;

  • 合模:模具閉合,形成密封的型腔;

  • 加入模塑料:將預熱至80-100℃的模塑料(呈粘稠狀)注入模具的澆道;

  • 預加熱與加壓:模具加熱至120-150℃,同時施加10-20MPa的壓力,讓模塑料填充整個型腔(包括芯片與引線之間的縫隙);

  • 固化:保持壓力和溫度,讓模塑料固化(約幾十秒),形成堅硬的塑封體。

轉移成型的優點是成型快、效率高(每 cycle 僅需幾十秒),適合批量生產(如電阻、電容、普通IC等);但也存在利用率低、填充不均的缺點——模塑料需要填充澆道和澆口,導致材料利用率僅為70%左右;此外,若模塑料的流動性不好,容易在芯片周圍形成氣泡或空隙,影響保護效果。






2. 壓縮成型:薄型與大尺寸封裝的“專家”

壓縮成型是一種更“直接”的成型技術,它省去了澆道和澆口,直接將模塑料放入模具型腔中,流程為:

  • 放入模塑料:將模塑料(顆粒狀或片狀)直接放入模具型腔;

  • 合模與加熱:模具閉合,加熱至150-180℃,讓模塑料融化;

  • 加壓固化:施加5-10MPa的壓力,讓模塑料填充型腔,然后保持壓力直到固化(約幾分鐘)。

壓縮成型的優點是材料利用率高(可達90%以上)、填充均勻(無澆道和澆口,避免了材料流動的阻力),特別適合薄型(如0.5mm以下的手機攝像頭模塊)和大尺寸(如100mm以上的服務器芯片)封裝。例如,手機的攝像頭模塊需要非常?。ǚ駝t會增加手機厚度),壓縮成型能讓模塑料均勻填充,形成薄而堅硬的塑封體;服務器芯片尺寸大(如Intel的Xeon芯片),壓縮成型能避免轉移成型中常見的“填充不均”問題,確保芯片整體受力均勻。不過,壓縮成型的效率較低(每 cycle 需幾分鐘),適合小批量或高端產品的生產。




三、塑封后處理:固化與去溢料的“細節必修課”

塑封成型后,產品還需要經過固化處理去溢料兩個關鍵步驟,才能進入下一步流程:

1. 固化處理:讓模塑料“徹底變硬”

塑封成型后的模塑料并未完全固化(僅固化了60%-70%),需要放入烘箱中進行二次固化(Post Molding Cure,PMC)。固化條件通常為150-180℃,持續2-4小時,其作用有兩個:

  • 充分固化:讓模塑料的分子鏈完全交聯,形成三維網狀結構,提高機械強度和耐高溫性;

  • 消除內應力:成型過程中,模塑料的溫度變化會產生內應力(如冷卻時收縮不均),二次固化能釋放這些應力,避免塑封體開裂。

若固化不充分,模塑料會比較脆,容易在后續的切筋成型中開裂;若固化過度,模塑料會變脆,同樣影響可靠性。因此,固化溫度和時間的控制非常關鍵,需要根據模塑料的型號(如環氧模塑料的固化溫度通常為175℃)進行調整。

2. 去溢料:讓產品“煥然一新”

塑封成型時,模塑料會溢出到模具的縫隙中(如引線之間的小縫隙),形成溢料(Flash)。溢料會影響后續的電鍍和引腳成型,必須去除。目前,去溢料的方法主要有以下幾種:

  • 機械噴砂:用高壓沙子(或氧化鋁顆粒)噴擊產品表面,將溢料打掉。這種方法適合簡單形狀的產品(如電阻、電容),但可能會損傷產品表面的鍍層(如錫層),影響可焊性;

  • 堿性電解法:將產品放入堿性溶液(如氫氧化鈉溶液)中,通電,讓溢料(主要成分為環氧樹脂)被電解掉。這種方法環保(無粉塵),適合復雜形狀的產品(如QFP封裝,引腳之間的溢料很難用機械方法去掉),但對模塑料的腐蝕性較強,需要控制電解時間;

  • 激光去溢料:用激光(如CO?激光)照射溢料,將其燒掉。這種方法精度高(可以去掉0.1mm以下的溢料),適合高端封裝(如BGA、CSP),因為這些產品的引腳密度高(如BGA的引腳在底部,數量可達數百個),溢料容易導致短路。激光去溢料不會損傷引腳,是目前最先進的去溢料技術,但成本較高(激光設備價格昂貴)。



四、電鍍與退火:提升性能的“雙重保險”

塑封后的產品需要進行電鍍退火處理,以提高引線框架的可焊性和導電性,同時抑制錫須生長(短路的“隱形殺手”):

1. 電鍍:讓引線“更易焊接”

引線框架的材料是銅(導電性好),但銅容易氧化(氧化后表面會形成氧化銅,焊錫無法粘上去)。因此,需要在引線框架表面電鍍一層可焊性金屬(如錫、錫銀銅合金),其作用有兩個:

  • 提高可焊性:錫層的表面張力小,焊錫容易潤濕,便于后續的貼片安裝(如SMT貼片);

  • 提高導電性:錫的導電性比銅差,但電鍍層很?。s5-10μm),不會影響整體導電性。

目前,無鉛電鍍是趨勢(歐盟的RoHS指令禁止使用含鉛的電子元件),常用的無鉛鍍層有錫銀銅合金(Sn-3Ag-0.5Cu)、錫鉍合金(Sn-58Bi)等。錫銀銅合金的熔點(217℃)比純錫(232℃)低,更適合SMT貼片(回流焊溫度通常為240℃左右);同時,它的機械強度比純錫高,能承受更多的插拔次數(如USB接口的連接器)。

2. 退火:抑制錫須“生長”

電鍍后的錫層容易生成錫須(Tin Whisker)——一種細長的錫結晶(長度可達1mm以上)。錫須會導致相鄰引腳之間短路(如手機中的芯片,引腳間距僅0.5mm,錫須長到0.5mm就會短路),是電子設備死機的“隱形殺手”。

為了抑制錫須生長,需要進行退火處理(Annealing):將電鍍后的產品放在烘箱中,在120-150℃下烤1-2小時。退火的原理是讓錫層的晶粒長大(晶粒尺寸從1-2μm長大到5-10μm),減少晶界(錫須通常從晶界處生長),從而降低錫須生成的概率。此外,還有其他抑制錫須的方法,如鍍霧錫(錫層表面有細小的顆粒,減少晶界)、添加有機金屬添加劑(如鉍,阻止錫原子擴散)、鎳層阻擋(在銅和錫之間鍍一層鎳,阻止銅擴散到錫層里,減少錫須生成的動力)。



五、切筋成型:從“毛坯”到“成品”的最后一步

切筋成型是塑封工藝的最后一步,將引線框架上的“毛坯”(多個芯片連在一起)變成“成品”(單個芯片),流程分為切筋引腳成型兩步:

1. 切筋:把芯片“分開”

引線框架上的芯片是連在一起的(通過筋條連接),需要用切筋模具(Trim Die)把多余的筋條切掉。切筋的原理是用沖床(壓力可達100-200噸)將筋條沖斷,留下單個芯片。切筋的精度要求很高(誤差需小于0.1mm),否則會導致引腳變形(如引腳彎曲)。

2. 引腳成型:把引腳“彎成需要的形狀”

切筋后的芯片引腳是直的,需要根據封裝形式(如SOP、QFP、BGA)進行引腳成型(Forming)。例如,SOP(小外形封裝)的引腳是“L”形(貼在PCB表面),QFP( quad flat package)的引腳是“J”形(插入PCB的孔中),BGA(球柵陣列)的引腳是“球”形(在芯片底部)。引腳成型的方法有沖床成型(用模具把引腳彎成需要的形狀)、機器人成型(用機器人手臂彎曲引腳,精度更高)等。

隨著封裝技術的進步,切筋成型工藝也在不斷發展:

  • 激光切筋:用激光(如光纖激光)切掉筋條,精度更高(誤差小于0.05mm),適合高端封裝(如BGA);

  • 3D引腳成型:用機器人進行三維引腳成型(如手機的連接器,引腳需要彎成“Z”形),提高效率和一致性;

  • 在線檢測:用AOI(自動光學檢測)設備實時檢測切筋成型后的產品(如引腳變形、裂紋),確保產品質量。



結語:塑封工藝——微電子封裝的“基石”

從材料選擇到成型,再到后處理,塑封工藝的每一步都蘊含著精密的技術與細節。它不僅是芯片的“保護鎧甲”,更是芯片“成型的魔術師”——將脆弱的芯片變成能承受各種環境考驗的成品。隨著封裝技術的進步(如扇出型封裝、3D封裝),塑封工藝也在不斷創新:比如用更薄的模塑料(如0.1mm以下的扇出型封裝)、更精確的成型方法(如壓縮成型用于3D封裝)、更環保的后處理工藝(如激光去溢料),以適應更高的要求(如更薄、更小、更高密度的封裝)。

塑封工藝作為微電子封裝的關鍵步驟,將繼續發揮重要作用,保護芯片,提高性能,讓我們的電子設備更可靠、更先進。無論是智能手機中的芯片,還是服務器中的CPU,都離不開塑封工藝的“守護”——它是微電子產業的“基石”,也是我們日常生活中“看不見的英雄”。
