【導讀】在電子元件領域，引線電感作為一種經典的無源器件，憑借其成熟工藝、高可靠性和成本優勢，在多個關鍵行業持續發揮著重要作用。根據市場調研，2024年全球引線電感器市場規模已達數十億元人民幣，尤其在汽車電子、工業控制等對穩定性要求嚴苛的場景中，其需求穩步增長。與新興的片式電感不同，引線電感通過物理引線實現電路連接，結構上主要分為軸向、徑向和通孔三類。其工作原理基于法拉第電磁感應定律，當電流通過繞制在磁芯上的線圈時，會產生磁場存儲能量，從而實現對交流信號的抑制或能量存儲。在高頻電路簡化趨勢下，這種基礎元件仍憑借其高功率耐受性和易于焊接維護的特點，在特定場景中不可替代。
在電子元件領域，引線電感作為一種經典的無源器件，憑借其成熟工藝、高可靠性和成本優勢，在多個關鍵行業持續發揮著重要作用。根據市場調研，2024年全球引線電感器市場規模已達數十億元人民幣，尤其在汽車電子、工業控制等對穩定性要求嚴苛的場景中，其需求穩步增長。與新興的片式電感不同，引線電感通過物理引線實現電路連接，結構上主要分為軸向、徑向和通孔三類。其工作原理基于法拉第電磁感應定律，當電流通過繞制在磁芯上的線圈時，會產生磁場存儲能量，從而實現對交流信號的抑制或能量存儲。在高頻電路簡化趨勢下，這種基礎元件仍憑借其高功率耐受性和易于焊接維護的特點，在特定場景中不可替代。
一、引線電感的核心優勢與應用場景
引線電感的最大優勢在于其高功率密度和強大的電流承載能力。例如，在工業電源模塊中，采用磁環設計的引線電感可有效降低磁漏，效率提升顯著，適用于48V轉12V的高降壓比電路。同時，其閉合磁路結構能抑制電磁干擾（EMI），在通信基站和新能源車充電樁等環境中表現突出。另一方面，徑向封裝引線電感因體積緊湊，易于自動化安裝，在消費電子領域如智能家居主板中廣泛用于電源濾波。
應用場景上，引線電感呈現“通信主導、車電爆發”的特點。5G基站建設推動高頻電感需求，單基站用量較4G時代提升60%以上；汽車電子成為增長最快的領域，新能源汽車單車電感用量達傳統燃油車的3倍，其中800V高壓平臺需耐受100V以上電壓的高可靠性產品。此外，軍用電子設備對引線電感的溫度穩定性和抗振動性要求極高，通常需符合AEC-Q200等嚴苛認證。
二、成本結構與原廠選型要則
引線電感的成本結構中，原材料占比約60%，包括銅線、磁芯及封裝材料。銅價波動直接影響成本，而規模化生產可降低邊際成本。國內頭部企業如風華高科通過垂直整合供應鏈，將材料成本控制在同業較低水平。選型時需優先平衡電氣參數與經濟性：例如，在-40℃~150℃溫區內，車規級電感需確保感值漂移小于±1%，而消費級可放寬至±20%。

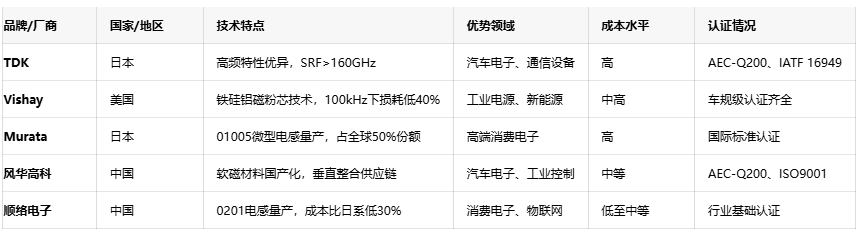

以下表格對比國際與國內頭部原廠的技術特點及成本定位：
國際品牌如TDK、Vishay在高頻性能和可靠性上領先，但價格較高；國內廠商如風華高科、順絡電子則憑借成本優勢（低30%-50%）和快速定制服務，在中低端市場占據份額。選型時，高可靠性場景（如汽車雷達）應優先選擇國際品牌，而成本敏感型消費電子可依賴國內優質供應商。
三、選型指南與未來趨勢
工程師選型需綜合考量頻率匹配、空間約束和認證要求。首先，工作頻率需低于電感自諧振頻率（SRF）的70%，例如77GHz車用雷達需選SRF>160GHz的電感。其次，軸向電感適合高功率密度布局，而徑向型號更省空間。認證方面，汽車電子必須通過AEC-Q200，包括高頻循環應力測試和機械振動驗證。
未來趨勢顯示，引線電感正向高頻化和集成化演進。5G-A技術推動3.5GHz以上頻段需求，氮化鎵（GaN）基板電感有望解決高頻散熱問題。同時，數字控制可調電感技術通過MEMS開關動態調節感值，可減少元件數量，優化系統成本。
結語
引線電感作為電子工業的基礎元件，在高效能與高可靠性需求場景中持續發揮價值。面對日益復雜的應用環境，工程師應在國際品牌的技術領先性與國內品牌的成本優勢間精準權衡，同時關注高頻化和集成化技術趨勢，以提升系統競爭力。未來，隨著材料創新與工藝進步，引線電感有望在汽車電子和通信等領域?qū)崿F(xiàn)新一輪增長。
