【導讀】在高速數字電路和開關電源系統中，共模噪聲如同無形的電磁污染，通過寄生電容和空間輻射耦合，威脅著電子設備的穩定運行。共模電感（Common Mode Choke）作為電磁兼容設計的核心元件，在百kHz至GHz頻段內構建起抑制電磁干擾的關鍵屏障6。其獨特的雙繞組磁路結構能夠區分共模干擾與差模信號：對共模噪聲呈現高阻抗進行阻隔，對有用差模信號則保持低阻抗通路。這種選擇性濾波特性，使其成為現代電子設備通過嚴格EMC認證不可或缺的元件。
一、 電磁兼容守護者：共模電感的關鍵角色
在高速數字電路和開關電源系統中，共模噪聲如同無形的電磁污染，通過寄生電容和空間輻射耦合，威脅著電子設備的穩定運行。共模電感（Common Mode Choke）作為電磁兼容設計的核心元件，在百kHz至GHz頻段內構建起抑制電磁干擾的關鍵屏障6。其獨特的雙繞組磁路結構能夠區分共模干擾與差模信號：對共模噪聲呈現高阻抗進行阻隔，對有用差模信號則保持低阻抗通路。這種選擇性濾波特性，使其成為現代電子設備通過嚴格EMC認證不可或缺的元件。
隨著5G通信、新能源汽車和物聯網設備的普及，電子系統的工作頻率不斷提高，電磁環境日益復雜。2025年全球EMI共模電感市場規模預計達到48.7億美元，年復合增長率達8.3%2。在這一增長趨勢中，國際巨頭TDK、Murata等憑借技術積淀占據高端市場，而國內順絡電子、風華高科等廠商則以30%的成本優勢和快速迭代能力加速?lài)?guó)產替代進程48。工程師面臨的挑戰在于如何在性能、成本與供應鏈韌性間取得精準平衡——既要確保飽和電流余量、溫度穩定性等核心參數滿足系統要求，又要在BOM成本約束下實現最佳性?xún)r(jià)比。
二、原理與優勢：噪聲抑制的磁路智慧
2.1 雙繞組磁路的物理本質

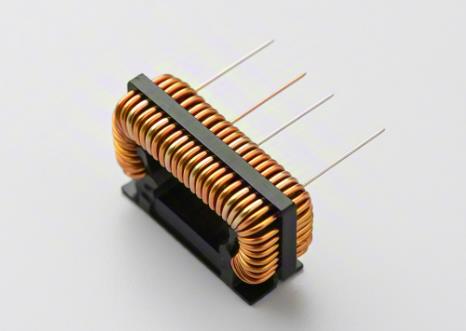

共模電感的工作原理建立在磁通相消這一物理現象基礎上。其結構采用兩個完全相同的線圈對稱繞制在高磁導率磁芯上，形成精妙的電磁場控制機制：
●共模噪聲抑制：當共模電流（方向相同）流經雙繞組時，產生的磁場同向疊加，磁芯中形成強磁通，激發高感抗（XL=2πfL）阻礙噪聲傳輸。這種模式下的電感值可達0.1-100mH，成為高效的共模濾波器。
●差模信號通透：有用差模信號（方向相反）通過時，兩個線圈產生的磁場相互抵消，磁芯中凈磁通接近零，呈現極低阻抗（主要取決于繞組直流電阻），確保信號無損通過。
2.2 五大性能優勢解析
共模電感相較于普通電感具有顯著優勢，這些優勢直接轉化為系統級可靠性提升：
●高初始導磁率：磁芯材料采用特種鐵氧體或納米晶合金，其導磁率是普通鐵氧體的5-20倍，能夠在寬頻段實現更大的插入損耗（典型值40-60dB）。
●抗飽和特性：高飽和磁感應強度（Bs>400mT）確保在電機啟動、雷擊浪涌等強干擾電流沖擊下保持穩定性能，避免磁芯飽和導致的濾波效能驟降。
●寬溫穩定性：居里溫度高達220℃以上，在-40℃至+125℃范圍內電感量變化率<15%，適應汽車引擎艙、工業變頻器等嚴苛溫度環境。
●靈活頻響調節：通過調整磁芯配方和繞組結構，可針對特定頻段優化阻抗特性。如錳鋅鐵氧體優化10MHz以下中低頻段，鎳鋅材料則針對30MHz以上高頻噪聲。
●低差模干擾：對稱繞制工藝將漏感控制在1%-5% 范圍內，避免對差模信號造成相位失真，在USB4等高速接口中確保40Gbps信號完整性。

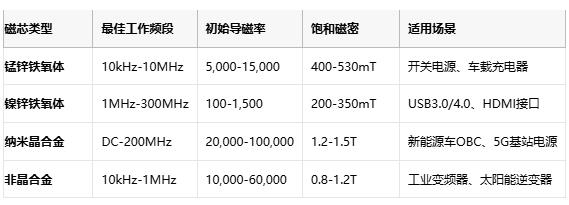

表：共模電感磁芯材料頻響特性對比
三、應用場景與成本博弈：從消費電子到汽車高端應用
3.1 多領域應用場景解析
共模電感的應用版圖覆蓋從消費電子到工業設備的廣闊領域，不同場景對性能和成本有差異化需求：
●消費電子：在65W氮化鎵快充中，1210封裝的共模電感（阻抗600Ω@100MHz）與X2/Y電容構成π型濾波器，將傳導干擾抑制至μV級，成本控制在$0.08-$0.15區間310。手機Type-C接口采用0402微型共模電感（如ICT的ICMEF214P101MFR），尺寸僅2.0×1.2mm，阻抗100Ω@100MHz，截止頻率高達3.7GHz，確保10Gbps數據傳輸眼圖完整性，單價約$0.05。
●汽車電子：新能源汽車車載充電器（OBC）需兼容150kHz-30MHz寬頻噪聲抑制，采用納米晶磁環雙繞組結構（感量10mH），耐受150℃高溫及50A瞬態電流，成本約$5-$206。CAN總線防護選用AEC-Q200認證的共模電感（如TDK的ACP3225），在-40℃至+150℃范圍內感量漂移<5%，單價$0.3-$1.08。
●工業系統：3kW光伏逆變器DC-AC級采用鐵硅鋁磁環共模電感（感值15mH），配合Z源網絡調制策略，將共模電壓峰值降低60%，電感電流紋波控制在±5%以?xún)?nèi)5。工業以太網PHY芯片前端使用繞線片式電感，抑制電纜引入的共模浪涌，滿足IEC61000-4-5 Level 4抗擾要求，成本$0.5-$2.0。
3.2 成本結構深度解析
共模電感的成本構成呈現顯著的技術溢價特征，不同技術路線成本差異明顯：
●原材料占比：磁芯材料（鐵氧體/合金粉末）占總成本50%-65%，銅線占15%-25%，其中納米晶磁芯價格是錳鋅鐵氧體的3-5倍。國際廠商通常采用高端定制磁粉，成本較國產高30%。
●工藝成本差異：繞線片式電感（如Murata工字型）因手工繞制導致成本增加20%；疊層片式（如TAIYO YUDEN LEM系列）通過多層印刷工藝實現自動化生產，制造成本降低35%。
●性能溢價因素：車規級AEC-Q200認證產品因需通過2000小時高溫高濕測試及1000次溫度循環，可靠性成本增加40%；超高頻型號（>1GHz）需特殊陶瓷材料，價格提升50%。
●國產替代優勢：相同規格的繞線共模電感，順絡電子GCM系列價格比TDK低30%，主要源于本土化生產節省關稅及供應鏈縮短8。風華高科FHW系列采用陶瓷芯繞線技術，在01005超微型封裝上成本比日系廠商低45%。

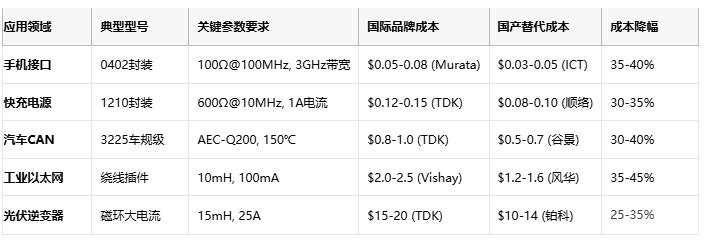

表：共模電感應用場景與成本特性對比
四、選型要?jiǎng)t：參數紅線與成本優化策略
4.1 七項核心選型準則
共模電感選型需在電氣性能與成本間取得平衡，以下關鍵參數直接影響系統可靠性：
●電流參數雙保險：額定電流(Irms) 需考慮溫升限制（ΔT<40℃），而飽和電流(Isat) 必須高于電路峰值電流（建議80%降額）。在OBC應用中，25A工作電流需選擇Isat≥40A的型號，避免磁芯飽和導致感量驟降。
●頻率特性匹配：依據噪聲主頻選擇阻抗峰值點。如開關電源的100-300kHz噪聲宜選錳鋅鐵氧體；USB3.0的2.5GHz輻射噪聲需鎳鋅材料（阻抗>600Ω@2.5GHz）。
●直流電阻敏感度：電源輸入級DCR直接影響效率，12V/3A系統要求DCR<100mΩ，DCR每增加10mΩ導致效率下降0.3%。
●結構形式優化：疊層片式電感（如TAIYO YUDEN LEM）抗?jié)駸崮芰?qiáng)，適合戶外設備；繞線片式（如風華FHW）耐大電流但需避免機械應力3。
●溫度系數評估：汽車引擎艙應用要求-40℃至150℃范圍內感量變化<10%，需選擇居里溫度>220℃的磁材。
●安規認證要求：醫療設備需符合IEC60601-1漏電流標準，選擇強化層間絕緣型號；工業控制需滿足UL1449浪涌標準。
●空間約束妥協：手機主板優選0402封裝（2.0×1.2mm），服務器電源可接受1210尺寸（12.5×10mm）。
4.2 成本優化決策樹
面對不同應用場景的成本約束，可采取差異化選型策略：
1. 車規/高可靠場景：優先選擇TDK、Vishay等國際品牌，接受30-50%溢價換取AEC-Q200認證和<1ppm失效率。
2. 高頻/微型化需求：Murata BLM系列（0201封裝）或ICT ICMEF系列（3.7GHz帶寬）為首選。
3. 性?xún)r(jià)比優先場景：順絡電子GCM系列（比TDK便宜30%）或麥捷科技一體成型電感，綜合成本降低35%。
4. 極端成本敏感：風華高科基礎型號（±20%公差），接受溫升增加15℃和壽命縮減。
五、原廠競爭版圖：國際巨頭與國產力量的戰略對壘
全球共模電感市場呈現梯次競爭格局，國際廠商主導高端領域，國內廠商在中低端市場快速替代并向高端滲透：

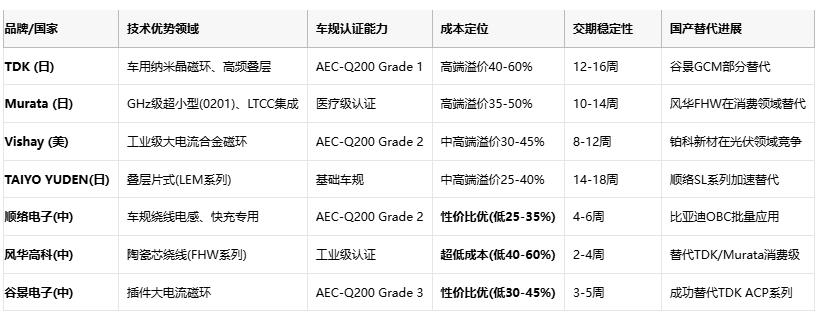

表：共模電感全球頭部原廠綜合競爭力矩陣（數據來源：麥田創投產研咨詢2025）2
國產替代路徑分析：
●技術突破：順絡電子通過納米晶磁環繞制工藝突破，將車規共模電感工作溫度提升至150℃，失效率<5ppm，打入比亞迪供應鏈。
●成本優勢：國產廠商通過本土化磁粉生產（如鉑科新材）和自動化繞線設備，制造成本比國際低35%，價格低30%以上。
●敏捷服務：谷景電子提供48小時樣品交付和定制化EMC整改方案，而國際廠商響應周期通常需2周。
●供應鏈韌性：2025年地緣政治影響下，日系品牌交期延長至16周，而順絡、風華保持6周內穩定供應，成為備胎首選。
六、技術演進與國產替代前景
6.1 高頻化與集成化突破
材料與工藝創新正推動共模電感性能邊界持續擴展：
●超高頻技術：Murata開發基于LTCC工藝的共模濾波器，工作頻率延伸至12GHz，在5G毫米波手機中噪聲抑制提升6dB6。國內ICT的ICMEF214P101MFR通過多層陶瓷/鐵氧體共燒技術，實現3.7GHz截止頻率，封裝尺寸僅2.0×1.2mm。
●異構集成：Vishay推出電感-電容-ESD三合一集成模塊（3.2×1.6mm），為USB4接口節省70%空間，替代傳統分立方案6。順絡電子開發共模電感+磁珠復合結構，在基站AAU中實現全模態濾波。
●智能監控：TDK智能電感內置電流傳感器，實時反饋噪聲頻譜，配合數字控制系統動態調整濾波參數，將EMI余量提升10dB。
6.2 國產化進程階段分析
國產共模電替代路徑呈現清晰的“農村包圍城市”特征：
●消費電子：已完成中低端替代，風華高科FHW系列在充電器市場市占率達60%，成本僅為日系競品40%。
●工業控制：順絡電子、谷景在光伏逆變器、PLC領域替代率超40%，但高端納米晶磁環仍依賴日立金屬。
●汽車電子：通過AEC-Q200認證的國產型號（順絡SL系列、谷景GCM）在BMS、車燈驅動滲透率25%，OBC主濾波仍以TDK為主導。
●技術差距：高頻材料配方（>3GHz）和車規級可靠性設計存在3-5年差距，但成本優勢（低30%）和快速響應持續擴大替代窗口。
結語
共模電感選型是技術參數與商業智慧的精密平衡。國際品牌在車規級、高頻領域仍具優勢，但25%-50%的成本溢價催生國產替代機遇。工程師需在飽和電流、溫度系數等性能紅線內，結合成本敏感度與供應風險，構建彈性選型策略——消費電子可大膽選用風華高科等低成本方案；工業與汽車中端應用優先考慮順絡、谷景的性?xún)r(jià)比替代；唯在極端環境或核心安全件保留國際選項。國產廠商正從磁材配方到車規認證加速突破，這場靜默的替代浪潮已重塑全球EMC防護供應鏈格局。
