plc梯形圖與繼電器電路的區別
發布時間:2019-03-08 責任編輯:xueqi
【導讀】對于plc編程的入門新手,一般推薦使用梯形圖進行編程,這是因?yàn)樘菪螆D的編程思路與傳統繼電器電路很相似或者說plc的梯形圖由繼電器電路發展而來。那么,它們的區別有哪些呢?本文將從以下幾方面來說明。
1電路組成

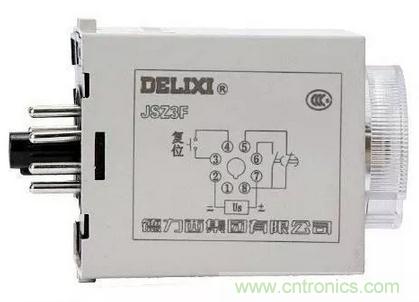

傳統繼電器電路都是由開關、繼電器包括時間、計數等硬件組成,這次都是確確實實能看得見需要連接起來的,而plc中的繼電器都是內部存儲器的觸發器組成的,在plc編程中使用的元件稱之為“軟元件”,例如輔助繼電器M、計數器C、定時器T等。因此可以理解為傳統繼電器電路是由硬繼電器組成,而plc梯形圖中繼電器是由其內部的軟繼電器組成,除此之外,plc還有數據寄存器,可保存數據和進行運算功能。
2使用數量
我們知道在plc中各種軟元件的數量都是很多,比如三菱fx3g的plc內部的輔助繼電器M0~M8000,時間繼電器T0~T137,計數繼電器C0~C255等,而在實際繼電器電路中每個繼電器都是占有空間的,可以使用的數量有限。對于繼電器的觸點使用plc的常開和常閉觸點可以說是無限個,平常的繼電器一般都很少,常用的是4個常開4個常閉觸點。
3維護性
維護性指的是電路的可更改性,傳統的繼電器電路一般在設計好后都是固定的,什么樣的電路就產生相應的功能,想要修改或擴展非常麻煩尤其是接線部分,繼電器電路的線路是非常復雜的,而plc梯形圖的修改則非常方便,只許在軟件中改正即可,還可以進行功能模擬,在線監控等功能,非常方便。

4 運行方式
plc我們都知道是按照從左到右,從上到下的順序執行的,每個元件的狀態在一個周期內刷新一次。而繼電器電路則是沒有上下順序的,都是平行執行,說斷開就立刻斷開,閉合就馬上閉合,plc則是在這個周期內斷開,下次刷新才會改變,所以在編寫梯形圖時上下順序一定要注意,上下順序可能導致不同的結果。
除以上,plc還具有高速處理功能、運算功能,通訊功能,可與各種設備進行通訊,比如人機界面、變頻器等。
