【導讀】很多機器僅能在一定溫度范圍內才能最佳和經濟的運行。超過某一定允許的運行溫度，就可能使機器損壞，至少也會減少其使用壽命。為此要采用保護電路。本文就是為大家解決這一問題而來的，介紹溫度控閉保護方案設計。

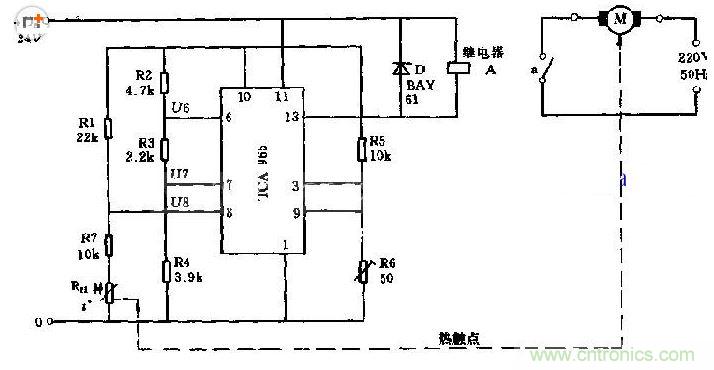

很多機器僅能在一定溫度范圍內才能最佳和經濟的運行。超過某一定允許的運行溫度，就可能使機器損壞，至少也會減少其使用壽命。為此可采用圖示的保護電路。利用熱敏電阻Rh作傳感器。為使保護電路和機器設備沒有電的直接聯系，采用繼電器控制。
在無保障或給定溫度狀態下機器通過繼電器接通。否則繼電器釋放，電機斷電。
