【導讀】這里所說的“噪聲對策”是指針對“開關電源”噪聲的對策。在介紹噪聲對策步驟之前，先來了解一下從產品的設計/開發到量產的過程中，應該在哪些階段采取噪聲對策。
噪聲對策和產品開發階段
在介紹噪聲對策步驟之前，先來了解一下從產品的設計/開發到量產的過程中，應該在哪些階段采取噪聲對策。

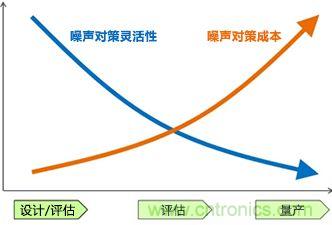

下圖是相對于設計/開發、評估、量產的時間軸，采取噪聲對策的靈活性（即可以采取的對策的選項多少）以及對策所需成本的示意圖?？v軸可以理解為越往上越“高”。
由圖可見，隨著開發進程的推進，可使用的噪聲對策技術和手段越來越有限，對策成本也越來越高。開始量產后發現噪聲問題，想采取對策，但無奈產品已成型，束手無策，最終只能變更PCB板等等，這樣的事情誰也不希望發生。
原則是，在產品開發的初期階段，預先進行充分的探討與評估。這樣，即使發現噪聲問題，也可以從容有效地采取噪聲對策。另外還有一點非常重要，那就是掌握噪聲的種類和性質，并針對不同的噪聲采取不同的有效對策。如果盲目地采取對策，常常會發生不僅降噪效果差，甚至導致噪聲反而惡化的情況。
噪聲對策步驟
如前所述，盲目的對策只會增加損失。在確定對策之前，需要遵循以下幾個步驟：
●步驟1：把握開關波形的頻率成分
需要確認開關頻率、上升/下降、過沖/下沖、振鈴等與基波同時產生的不同現象的頻率成分，這有助于根據希望解決的目標噪聲的頻率來確定不同的對策方法和相應部件。如果選擇不當，效果則可能不理想。
●步驟2：把握噪聲產生源與傳導路徑
確認所產生的開關噪聲是從哪一路徑傳導到一次側或二次側的。噪聲對策需要在噪聲的傳導路徑實施。而且，必須對所有的傳導路徑采取對策。哪怕忽略了一處傳導路徑，對策也是不完全的。
●步驟3：強化GND
噪聲對策的最后一步是增加降噪部件，但在此之前應該先探討加強PCB（印刷電路板）的GND。優異的GND設計不僅可降低噪聲，還是提升性能和穩定性的重要環節。通過強化GND，可降低環路的阻抗。另外，還可有效提升濾波器的效果。
●步驟4：增加濾波器等降噪部件
最后是根據噪聲的種類和性質，探討相應的噪聲對策部件并在電路中添加相應部件，比如通過濾波器來濾除、通過旁路電容來旁路濾除、通過芯片磁珠等的電阻成分來吸收噪聲等。濾波器、旁路電容的效果等如步驟3所述，會受GND好壞的影響，所以請務必先強化GND。
關鍵要點
● 隨著開發進程的推進，可使用的噪聲對策技術和手段越來越有限，對策成本也越來越高。
● 在產品開發的初期階段，預先進行充分探討與評估，可以從容有效地采取噪聲對策。
● 掌握噪聲的種類和性質，并針對不同的噪聲采取不同的有效對策是非常重要的。
● 噪聲對策按照“把握頻率成分→把握產生源和傳導路徑→強化GND→增加降噪部件”的步驟進行。
